HowTo: Creando una VPN con Windows Server 2008r2 con clientes Windows XP

En este post lo que quiero hacer es explicar como implementar una conexión de una VPN y configurarlo para que puedas usarlo de forma inmediata, te servirá para conectarte a tu servidor Windows Server 2008r2 y puedas acceder a sus servicios.

1. ¿Para que nos sirve?

Una red privada virtual, RPV, o VPN de las siglas en inglés de Virtual Private Network, es una tecnología de red que permite una extensión segura de la red local (LAN) sobre una red pública o no controlada como Internet. Permite que la computadora en la red envíe y reciba datos sobre redes compartidas o públicas como si fuera una red privada con toda la funcionalidad, seguridad y políticas de gestión de una red privada.1 Esto se realiza estableciendo una conexión virtual punto a punto mediante el uso de conexiones dedicadas, cifrado o la combinación de ambos métodos. – Wikipedia

Requisitos:

  • Windows Server 2k8r2 (64bit), Memoria 1024Mb, Disco 80GB, Interfaz de Red conectada a Internet.
  • Del lado del cliente. Windows XP o superior, Interfaz de Red conectada a Internet (otra red), o la red local para estas pruebas.

Pues manos a la obra:

2. Configurando el servidor:

2.1. Roles de acceso a la VPN

Instalando, configurando el Rol para que nuestro tener acceso a la VPN del servidor WS2k8r2.

2.1.a. Configuramos el Rol que nos permitirá la conexión VPN

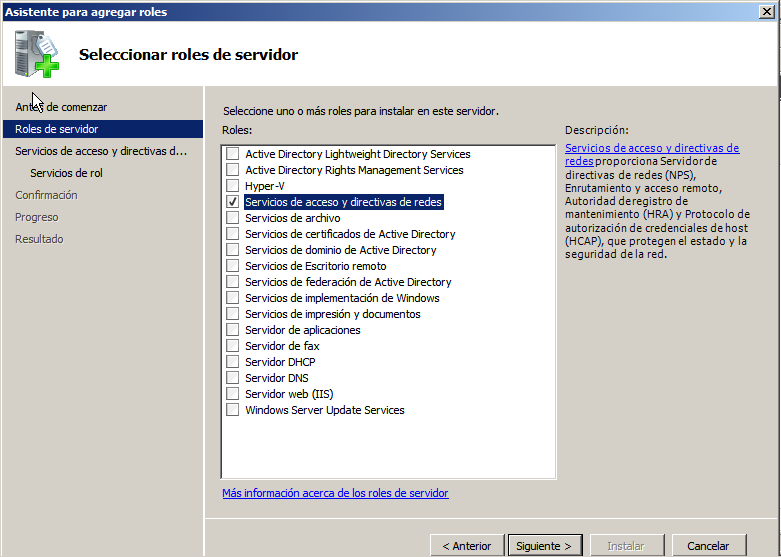

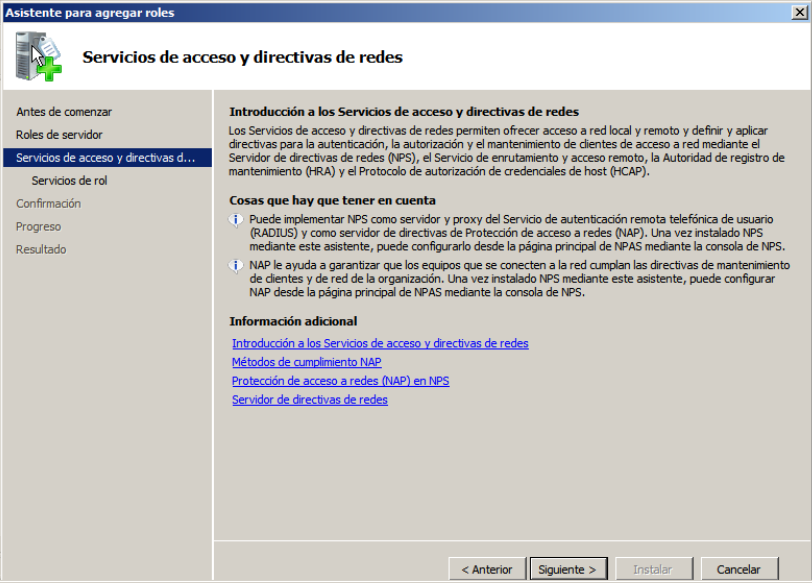

2.1.b. Seleccionar “Servicios de acceso y directivas de redes” – “Routing and Remote access”



2.1.c. Todo este servicio se le conoce como NAP (Protección de acceso a redes), no hacemos nada, “Siguiente”



2.1.d. Aqui sólo necesitaremos “Servicios de enrutamiento y acceso remoto”, esto nos permitirá una conexión de VPN Server en otras palabras.

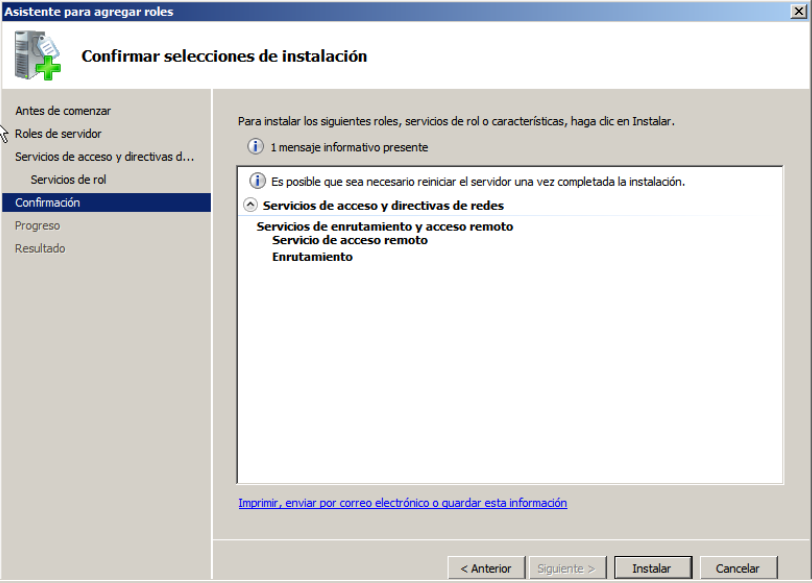

2.1.e. Para finalizar, esta primera etapa de instalación del Rol, le damos “Instalar”.

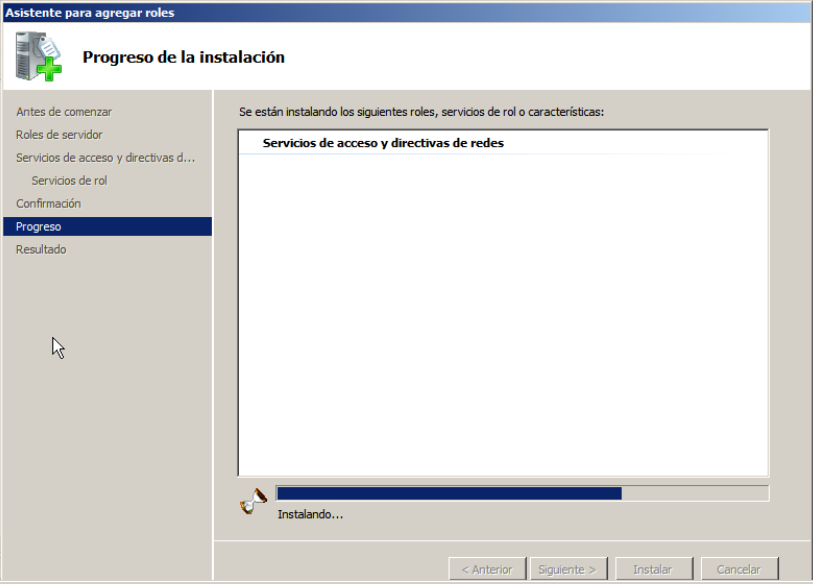

2.1.f. Vamos a esperar unos segundos, se termine de configurar.

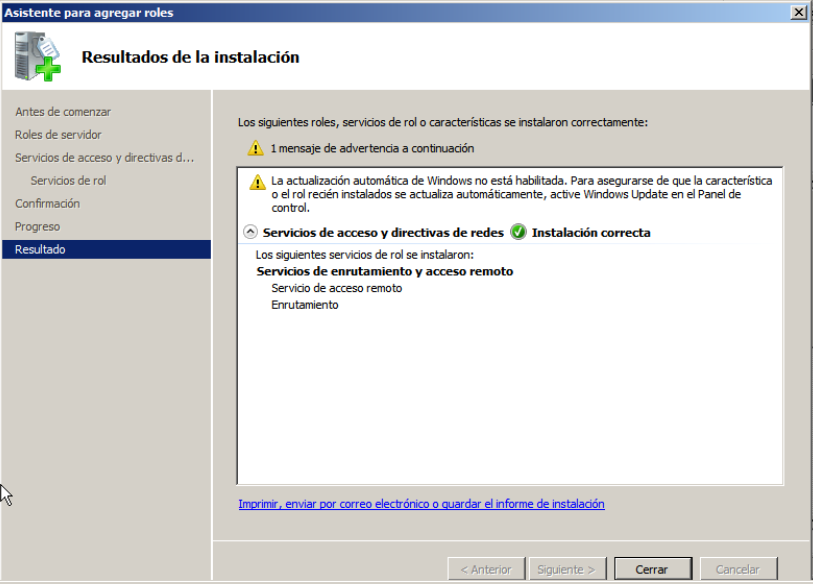

2.1.g. Aqui toda la instalación se hizo correctamente, aplicamos con el boton “Cerrar”.

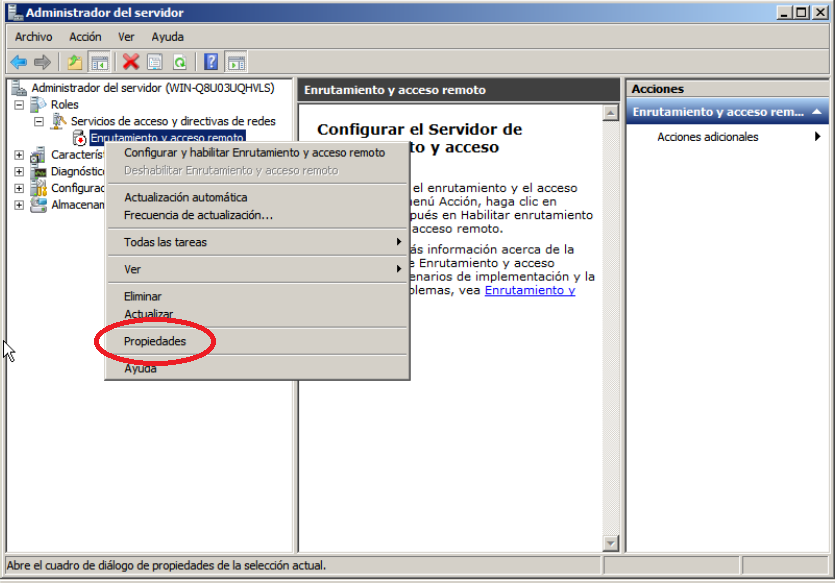

2.1.h.- Despues debemos Configurar el Acceso VPN e iniciar el servicio, aplicaremos boton derecho y seleccionamos “propiedades”.

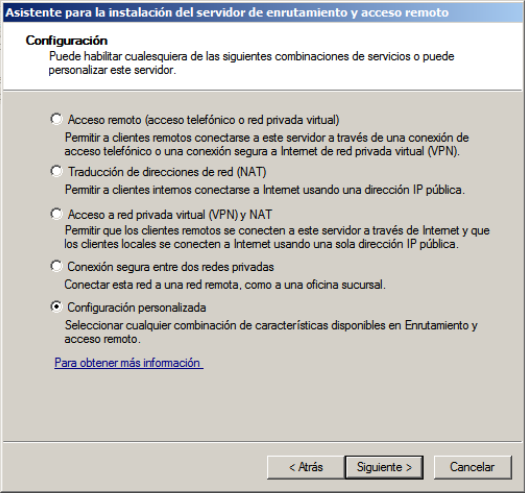

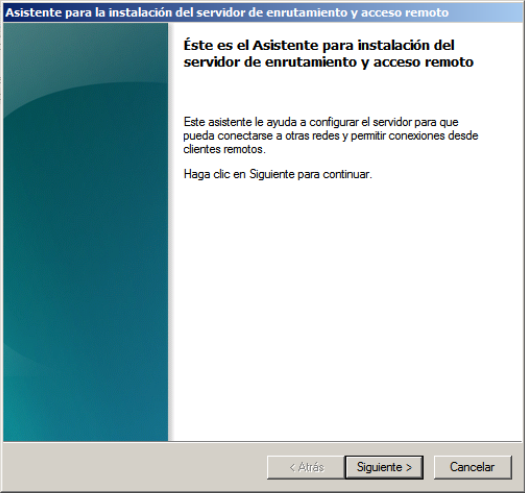

2.1.i. La pantalla anterior, sólo “Siguiente”, en esta pantalla seleccionamos “Configuración Personalizada”, luego click en “Siguiente”.

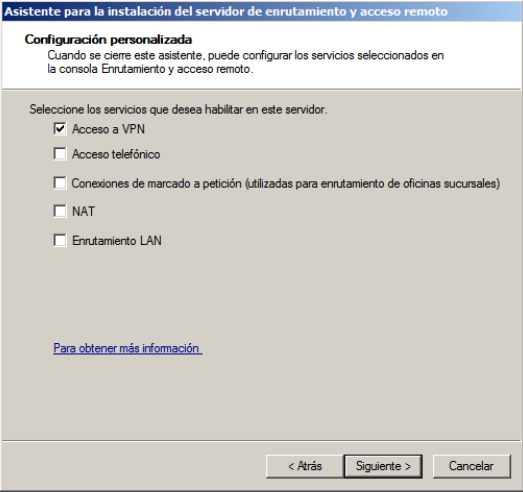

2.1.j. Ahora seleccionamos “Acceso a VPN”, y le damos “Siguiente”.

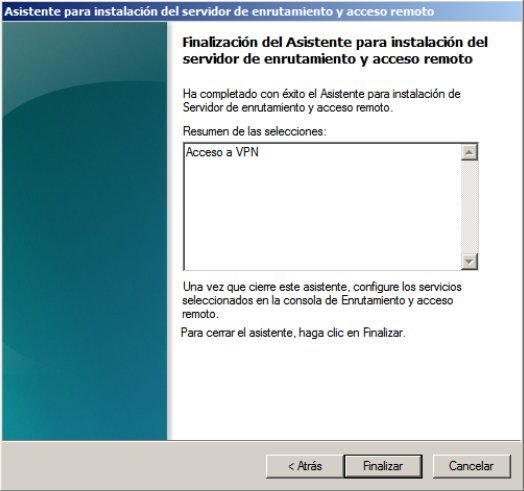

2.1.k. Finalizamos la configuración y despues Aceptamos Iniciar el Servicio.

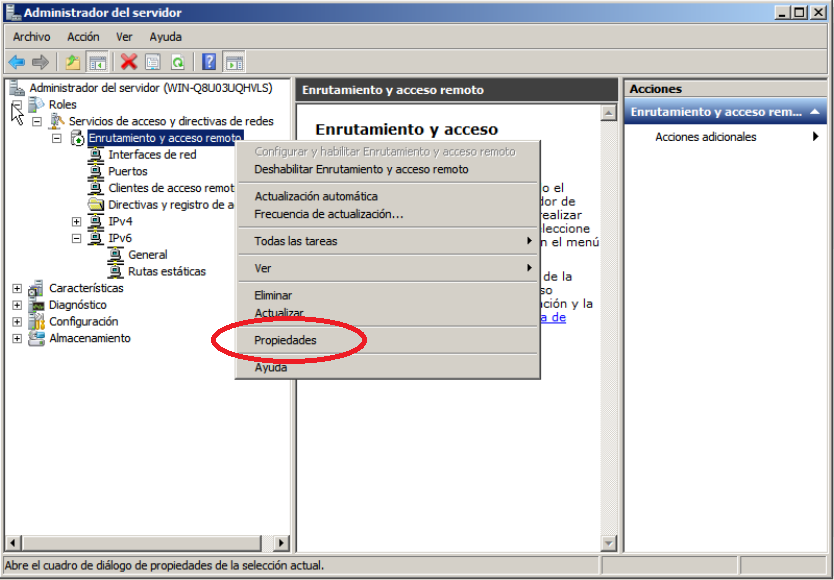

2.1.l. Por último debemos configurar el DHCP, para las conexiones entrantes.

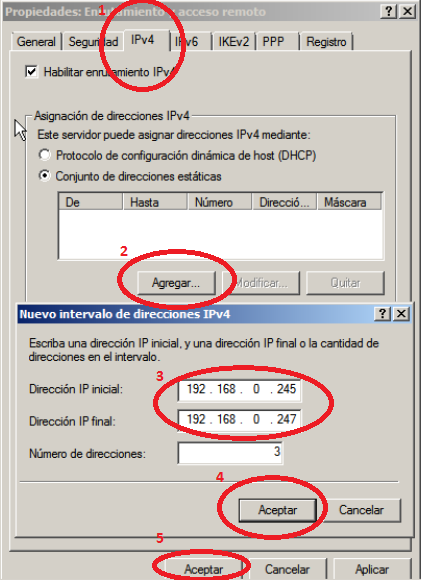

2.1.m. En la pestaña “VPN”, luego “Conjunto de direcciones estáticas”, click en boton “Agregar”, y configuramos la direcciones DHCP que tendrán los usuarios conectados, para el ejemplo sólo 3 -obviamente podrían ser los que tu deseas.
